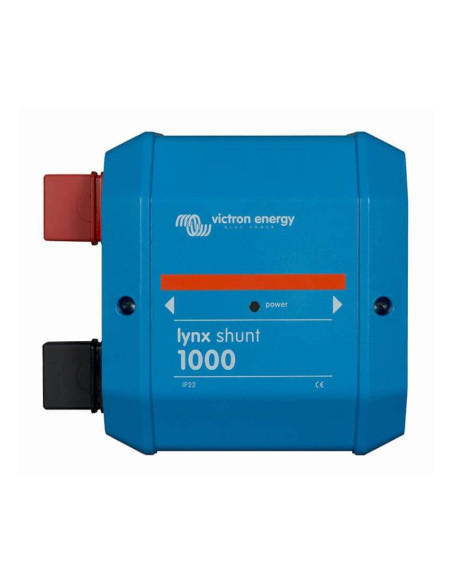

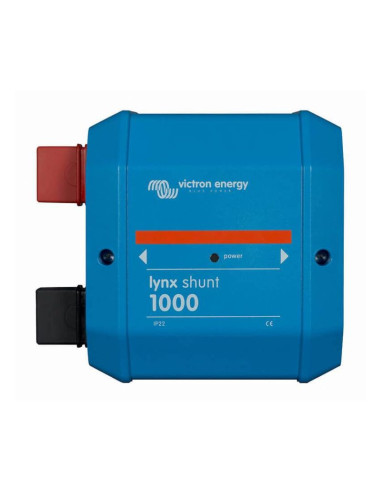

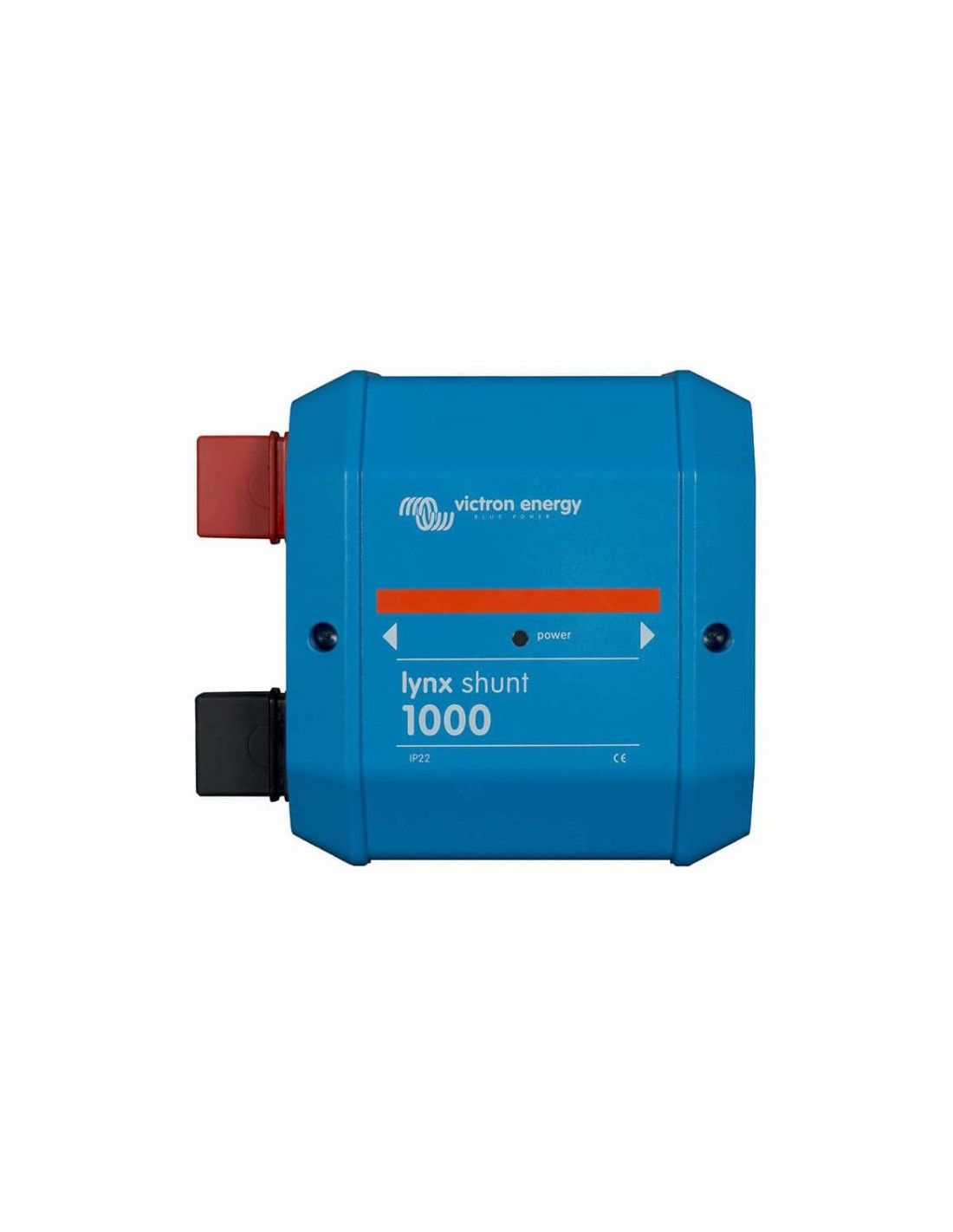

Lynx Shunt VE.Can (M10) - Victron Energy

376,00 €

Impuestos incluidos

Lynx Shunt VE.Can (M10) de Victron Energy, busbar con shunt integrado y comunicación VE.Can para monitorizar la corriente de tu banco de baterías desde un dispositivo GX, con sensor de temperatura incluido.

Pago 100% seguro

Todas las tarjetas y métodos de pago aceptados

Envío a toda España

Enviamos con MRW, DHL y CBL, con seguimiento online

Garantía oficial

Productos con garantía de fabricante

Atención al cliente

Resolvemos tus dudas antes y después de la compra

Descripción
Ficha Técnica

Monitorización de corriente integrada en el sistema Lynx

El Lynx Shunt VE.Can combina dos funciones en un solo módulo: un busbar positivo con espacio para el fusible principal del sistema, y un busbar negativo con shunt que mide la corriente que entra y sale del banco de baterías. A diferencia de un SmartShunt independiente, aquí el shunt forma parte física del propio busbar de distribución, sin cableado adicional.

Comunicación con el dispositivo GX

Se comunica por VE.Can (incluye 2 terminadores RJ45) con un Cerbo GX, Venus GX o similar, aportando al sistema el estado de carga (%), la tensión y la corriente del banco de baterías. Incluye también un sensor de temperatura de serie.

La versión M10 sustituye el fusible por una pletina

El modelo M10 incorpora una pletina de busbar que puede sustituir al fusible principal, permitiendo ubicar dicho fusible en otra posición del sistema si el diseño de la instalación lo requiere. Se integra con Lynx Power In y Lynx Distributor mediante el mismo busbar M10.

Especificaciones técnicas

Rango de tensión: 9-70 VDC
Corriente nominal: 1.000 A continuos
Fusible principal: M8 (tipo CNN, ANL o MEGA, no incluido)
Comunicación: VE.Can (RJ45)
Relé de alarma libre de potencial: 3 A, 30 VDC / 250 VAC
Sensor de temperatura: incluido
Categoría de protección: IP22
Dimensiones: 190 x 180 x 80 mm — Peso: 1,4 kg

Esta función de monitorización ya viene integrada en los módulos Lynx Smart BMS, por lo que el Lynx Shunt VE.Can es la opción indicada cuando tu banco de baterías no lleva BMS Lynx propio. ¿Tienes dudas sobre si tu sistema necesita este módulo o un Smart BMS? Pregúntanos.

Modelo	Lynx Shunt VE.Can (M10)
Descripción del fabricante	Busbar positivo con espacio para el fusible principal del sistema y busbar negativo con shunt para monitor de batería. Comunicación VE.Can con dispositivo GX. Incluye 2 terminadores RJ45 VE.Can y sensor de temperatura. El modelo M10 incorpora además una p
Rango de tensión	9-70 VDC
Sistemas soportados	12V, 24V o 48V
Corriente nominal	1000 A continuos
Consumo	60 mA a 12V / 33 mA a 24V / 20 mA a 48V
Relé de alarma libre de potencial	3 A, 30 VDC / 250 VAC
Busbar	M10
Fusible principal	M8 (admite fusibles CNN, ANL o MEGA, de compra separada)
Pletina sustitutiva de fusible	Incluida (modelo M10)
Comunicación VE.Can	RJ45 (2 terminadores incluidos)
Conexión a Lynx Distributor	RJ10 (cable incluido con cada Lynx Distributor)
Sensor de temperatura	Incluido, terminal de tornillo
Material de la carcasa	ABS
Dimensiones de la carcasa (alto x ancho x fondo)	190 x 180 x 80 mm
Peso	1,4 kg
Material del busbar	Cobre estañado
Dimensiones del busbar (alto x ancho)	8 x 30 mm
Rango de temperatura de funcionamiento	-40°C a +60°C
Humedad	Máx. 95% (sin condensación)
Categoría de protección	IP22
