Relé anti-isla UFR1001E - Victron Energy

849,00 €

Impuestos incluidos

Relé anti-isla UFR1001E de Ziehl industrie-elektronik (comercializado por Victron Energy), relé de protección de red de doble canal, certificado según normativas europeas y española (RD1699/RD413) para instalaciones ESS conectadas a red.

Pago 100% seguro

Todas las tarjetas y métodos de pago aceptados

Envío a toda España

Enviamos con MRW, DHL y CBL, con seguimiento online

Garantía oficial

Productos con garantía de fabricante

Atención al cliente

Resolvemos tus dudas antes y después de la compra

Descripción
Ficha Técnica

El componente central de la protección anti-isla

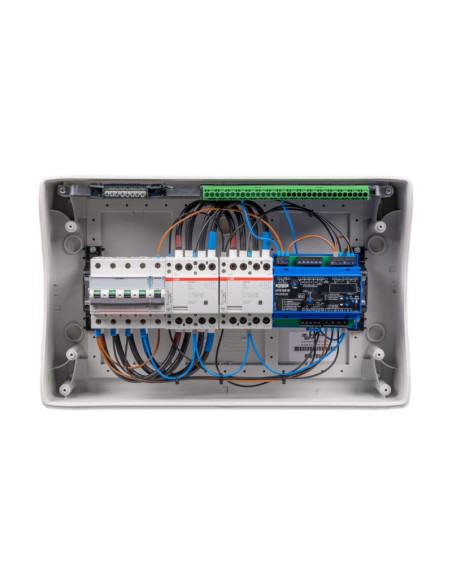

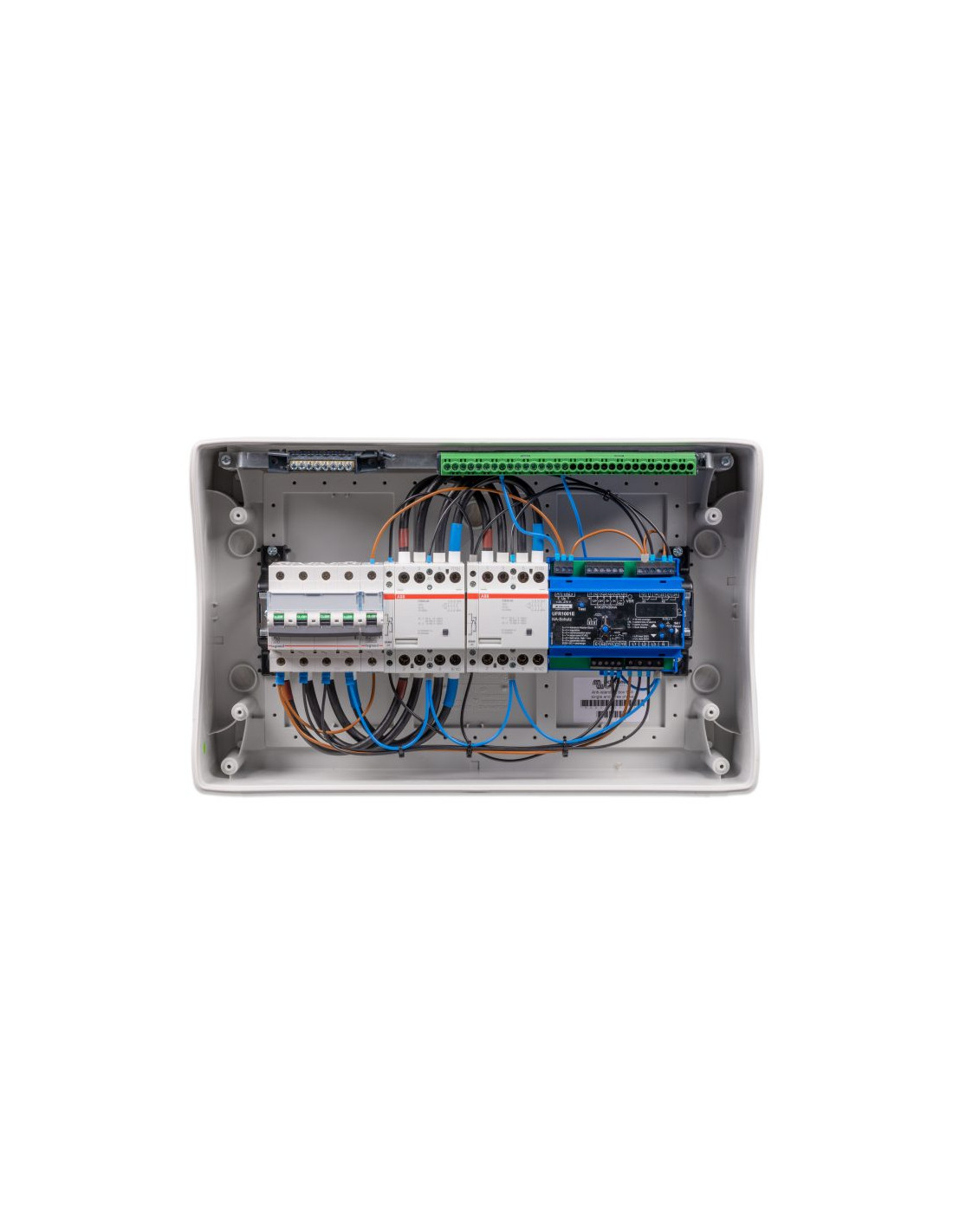

Este relé de tensión y frecuencia es el mismo que Victron integra de fábrica en su caja anti-isla preconfigurada, disponible aquí por separado para quien prefiere montar su propio cuadro de protección con sus propios contactores y envolvente, o necesita sustituir el relé de una caja ya instalada.

Doble canal, a prueba de fallo único

Monitoriza tensión, frecuencia, desplazamiento vectorial (vector shift) y ROCOF (df/dt) con arquitectura de doble canal, de forma que un fallo en un único canal no compromete la protección. Incluye función de autocomprobación de los contactores conectados y un registro de hasta 100 alarmas con marca de tiempo.

Certificado también para España

Entre su extenso listado de normativas cumplidas se incluyen específicamente RD1699:2011 y RD413:2014, la normativa española de autoconsumo y conexión a red, además de estándares alemanes (VDE-AR-N 4105/4110), británicos (G98, G99) y de otros países europeos.

Especificaciones técnicas

Tensión de alimentación: CA/CC 24-270V
Monitorización de tensión: 15-520V (fase-neutro), true RMS
Monitorización de frecuencia: 40-70Hz
Retardo de conmutación: ajustable 0,05 a 300s
Montaje: carril DIN 35mm o tornillos M4
Categoría de protección: carcasa IP30, terminales IP20
Peso: aprox. 250 g

¿Vas a construir tu propio cuadro de protección anti-isla? Cuéntanos tu esquema y te confirmamos si este relé es el componente adecuado, o si te resulta más práctico optar por la caja preconfigurada.

Modelo	REL100100000
Descripción del fabricante	Relé de tensión y frecuencia Ziehl UFR1001E
Fabricante	Ziehl industrie-elektronik (comercializado por Victron Energy)
Número de artículo del fabricante	S222296
Tipo de producto	relé de protección de red y planta (anti-isla), de doble canal (a prueba de fallo único)
Normativas que cumple	VDE-AR-N 4105:2018-11, VDE-AR-N 4110:2018-11, G98, G99, ÖVE/ÖNORM E 8001-4-712:2009, DIN V VDE 0126-1-1, VFR2013/2014, NRS 097-2-1:2017 Ed.2, Synergrid C10/C11, EN 50438:2013, RD1699:2011/RD413:2014
Tensión de alimentación nominal (Us)	CA/CC 24-270V, 0/45-65Hz, <5VA
Monitorización de tensión	15-520V (fase-neutro) o 15-530V (fase-fase), medición true RMS
Precisión de medición de tensión	±0,6% (con neutro) / ±0,8% (sin neutro)
Monitorización de frecuencia	rango de medición 40-70Hz, rango de ajuste 45,00-65,00Hz
Precisión de medición de frecuencia	±0,04Hz ±1 dígito
Monitorización de desplazamiento vectorial (vector shift)	0-90°, rango de ajuste 2,0-65,0°
Monitorización de ROCOF (df/dt)	0,100-5,000 Hz/s (4-50 ciclos)
Retardo de conmutación (dAL)	ajustable 0,05 (±15ms) a 300,0s
Retardo de reconexión (doF)	ajustable 0 (aprox. 200ms) a 6.000s
Salida de relé	2 contactos conmutados
Protección anti-isla pasiva	sí, según capítulo 6.5.3 y anexo D2 de VDE-AR-N 4105
Función de autocomprobación	monitorización de los interruptores conectados mediante contactos de realimentación (desactivable), 2 reintentos automáticos en caso de error
Contador de alarmas	hasta 100 alarmas registradas (valor de disparo, causa y marca de tiempo)
Categoría de sobretensión	III
Grado de contaminación	2
Tensión de aislamiento nominal (Ui)	300V
Temperatura de funcionamiento	-20°C a +55°C
Temperatura de almacenamiento	-25°C a +70°C
Normativa CEM (inmunidad)	EN 61000-6-2
Normativa CEM (emisión)	EN 61000-6-3
Dimensiones (Al x An x P)	90 x 105 x 69 mm (altura de montaje 66mm)
Categoría de protección de la carcasa	IP30
Categoría de protección de los terminales	IP20
Montaje	carril DIN de 35mm (según EN 60715) o tornillos M4
Peso	aprox. 250 g
