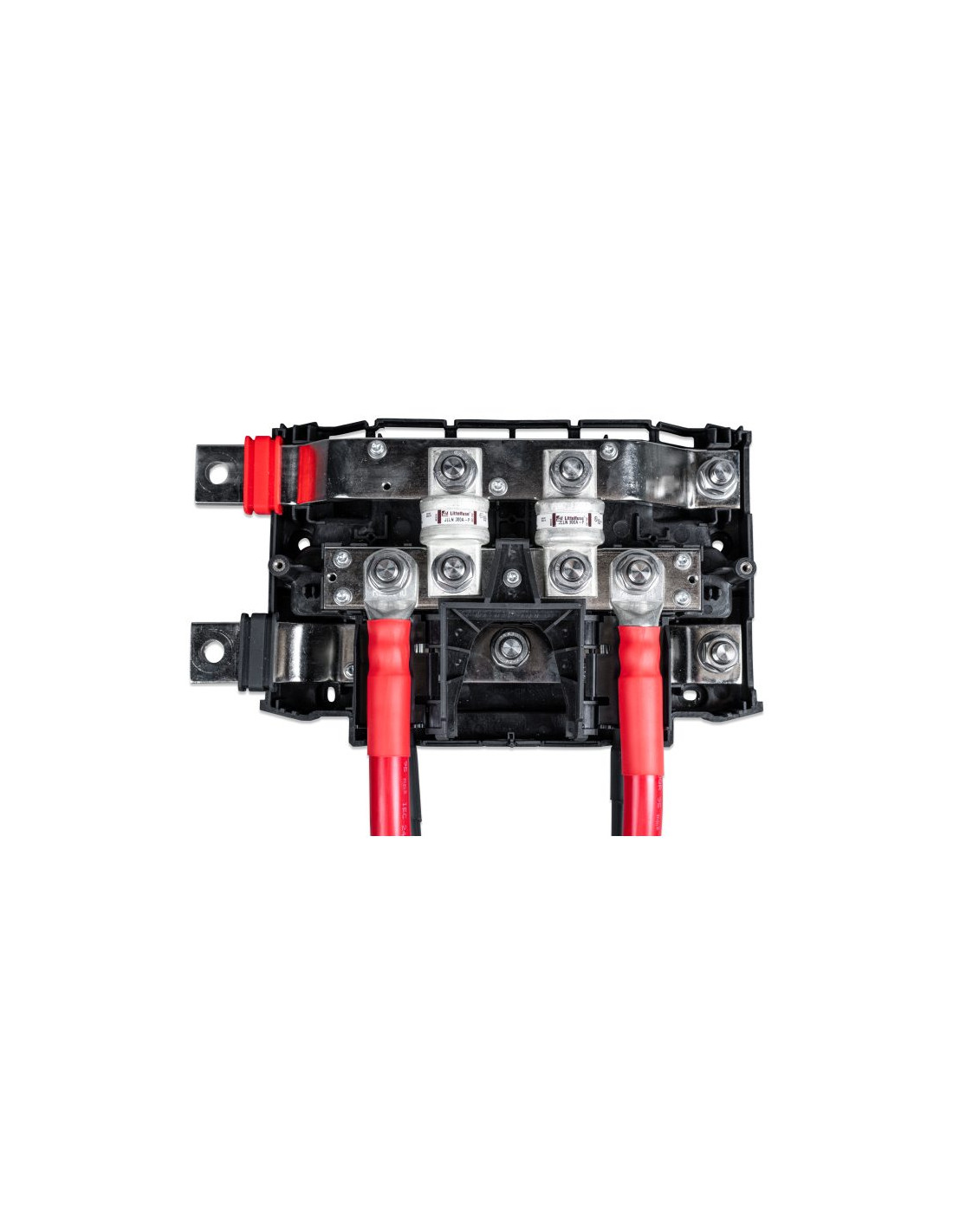

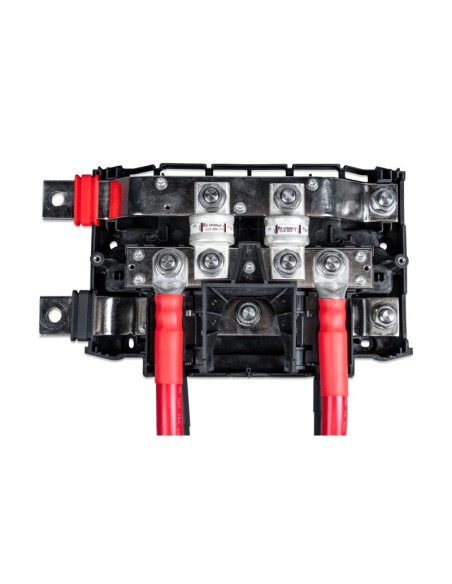

Lynx Class-T Power In (M10) - Victron Energy

Entrada de muy alta corriente con fusibles Class-T

Cuando un banco de baterías se organiza en varias cadenas en paralelo (por ejemplo, varias baterías de litio conectadas para sumar capacidad), cada cadena necesita su propio fusible de protección antes de unirse al resto del sistema. El Lynx Class-T Power In está diseñado exactamente para esto: un busbar positivo y negativo con capacidad para dos fusibles Class-T (225, 250, 300, 350 o 400A, de compra separada, Victron no los comercializa), uno por cadena.

Hasta 800A de entrada

Con dos fusibles de 400A instalados, el módulo admite hasta 800A de corriente combinada. Para instalaciones con tres o más cadenas de baterías, se combinan varios módulos Lynx Class-T Power In, cada uno protegiendo un par adicional de cadenas.

Integración con el resto del sistema M10

Comparte el mismo busbar M10 que el resto de la familia Lynx, por lo que se atornilla directamente junto a un Lynx Power In, un Lynx Distributor o un Lynx Smart BMS sin adaptadores ni cableado adicional.

Especificaciones técnicas

• Rango de tensión: 9-60 VDC
• Corriente nominal: 1.000 A continuos (hasta 800 A con 2 fusibles de 400A)
• Fusibles: Class-T de 3/8", 225 a 400 A (compra separada)
• Busbar: M10 (par de apriete 33 N·m)
• Categoría de protección: IP20
• Dimensiones: 279 x 169 x 97 mm — Peso: 2,1 kg

¿Tu banco de baterías está organizado en varias cadenas en paralelo? Indícanos cuántas y te confirmamos cuántos módulos Class-T Power In necesitas.
