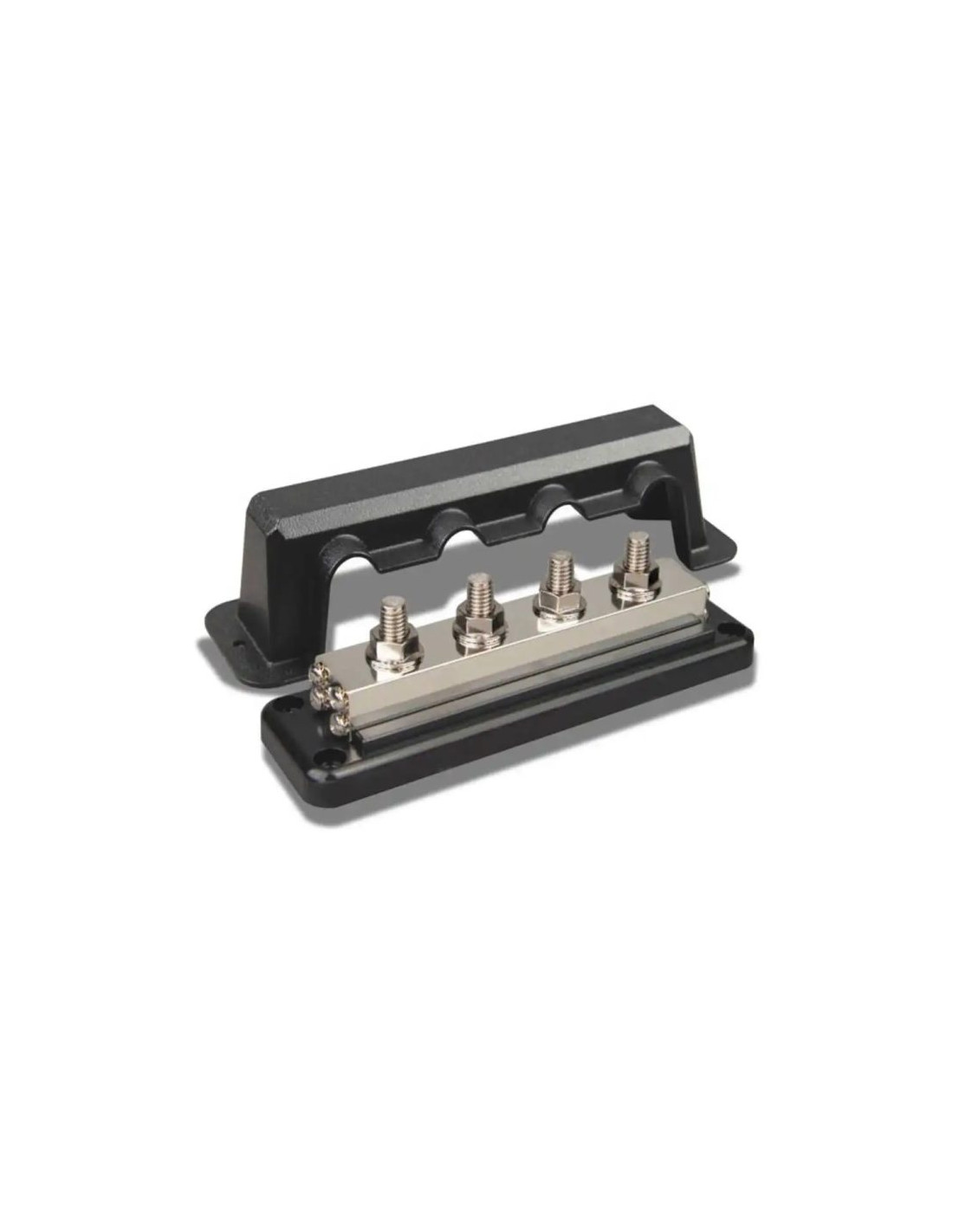

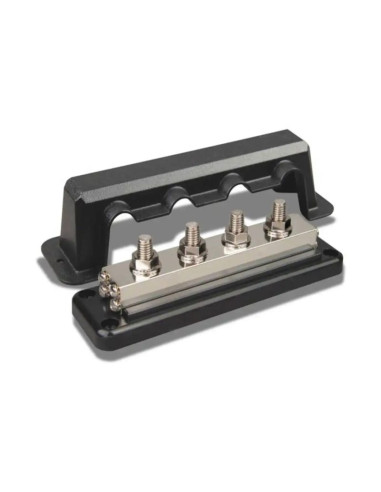

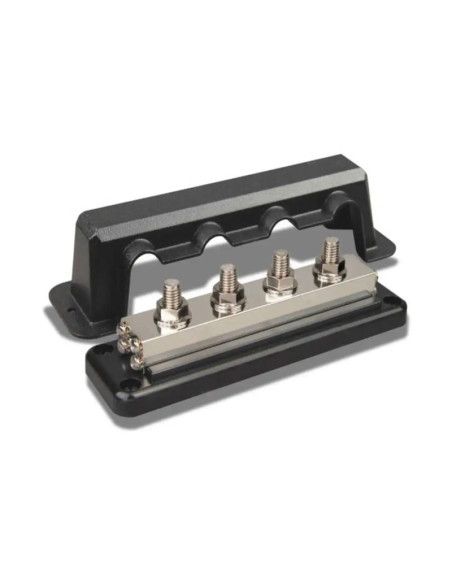

Busbar 600A 4P + tapa - Victron Energy

Distribución de muy alta corriente

Con 600A de capacidad, esta serie deja atrás el terreno de las conexiones domésticas convencionales para entrar en el de las instalaciones de gran potencia: varios inversores/cargadores Quattro en paralelo, bancos de baterías de litio de gran capacidad o sistemas de almacenamiento de energía. Ofrece 4 terminales principales de alta corriente.

Dos tipos de terminal en la misma pieza

Además de los 4 terminales principales (9,53 mm de diámetro, par de apriete de 20 N·m), incorpora 8 terminales de tornillo adicionales de baja corriente (#8, par de apriete 2 N·m) para conectar accesorios de menor consumo, como el cableado de un shunt, una alarma o un relé, sin necesidad de un busbar independiente.

Construcción reforzada

La pletina de cobre estañado, de 19 x 24 mm, es sustancialmente más gruesa que en las series de 150A y 250A, acorde a la corriente que debe soportar.

Especificaciones técnicas

• Corriente máxima: 600 A — Tensión máxima: 70 VDC
• Configuración: 1 polo, 4 terminales principales + 8 terminales de baja corriente
• Terminal principal: 9,53 mm Ø — par de apriete: 20 N·m
• Terminales de baja corriente: #8 / 4,2 mm — par de apriete: 2 N·m
• Pletina: cobre estañado, 19 x 24 mm
• Base: ABS negro UL 94 V-0 — Tapa: ABS negro UL 94 V-2
• Dimensiones con tapa: 65 x 216 x 86 mm — Peso: 0,75 kg

Si necesitas más de 4 conexiones principales, existe la variante 600A 8P. ¿Vas a diseñar un sistema de esta potencia? Cuéntanos la configuración y te ayudamos a elegir el busbar correcto.
